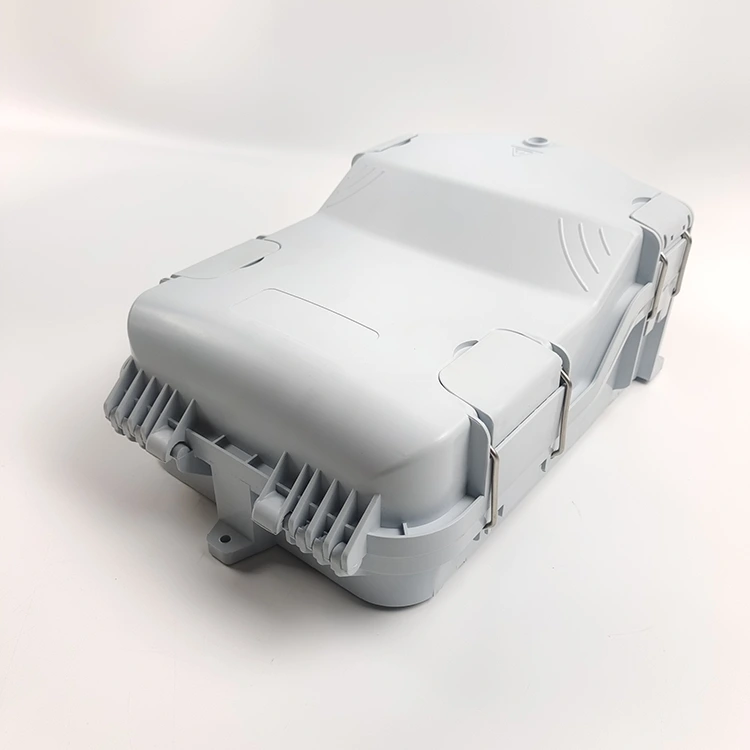

Caja de distribución de fibra óptica impermeable de 16 núcleos

En proyectos FTTH ODN (Red de distribución óptica de fibra hasta el hogar), el uso de la caja de distribución de fibra óptica impermeable de 16 núcleos de alta calidad de la fábrica Yuanyi ofrece ventajas significativas sobre los métodos tradicionales de empalme por fusión. Estas cajas optimizan la eficiencia de la construcción y la velocidad de implementación, aumentando la rentabilidad. Su calidad estable y confiable los convierte en la opción preferida para la mayoría de los proyectos FTTH que apuntan a 5G, y actualmente son la caja de distribución de fibra óptica impermeable de 16 núcleos más moderna en Sudamérica.

Los escenarios de aplicación típicos para la caja de distribución de fibra óptica impermeable de 16 núcleos incluyen: cobertura exterior rápida en áreas residenciales e implementaciones de banda ancha a gran escala en áreas rurales; requisitos de alta confiabilidad como líneas ferroviarias y redes de videovigilancia; y áreas de difícil mantenimiento, como postes de gran altitud y sótanos donde el empalme por fusión es inconveniente.

Yuanyi ha sido constantemente proveedor de cajas de distribución de fibra óptica impermeables de 16 núcleos, proporcionando productos para proyectos FTTH ODN tanto a nivel nacional como internacional.

Características:

(1) La caja de distribución de fibra óptica impermeable de 16 núcleos presenta un diseño completamente cerrado.

(2) Material: ABS, resistente a la humedad, al agua, al polvo y antienvejecimiento, con grado de protección IP68.

(3) La caja de distribución de fibra óptica impermeable de 16 FO integra funciones de sujeción, almacenamiento y cableado de alimentación y cableado, empalme de fibra óptica, fijación y almacenamiento.

(4) Internamente, los cables ópticos, los pigtails y los latiguillos se enrutan de forma independiente, lo que evita interferencias; Para la instalación se utiliza un divisor PLC en miniatura, lo que simplifica el mantenimiento.

(5) La bandeja de empalme de la caja de distribución de fibra óptica impermeable de 16 núcleos se puede girar hacia arriba, lo que permite colocar los alimentadores a través de la interfaz para facilitar el mantenimiento y la instalación.

(6) La caja puede montarse en la pared o en un poste, siendo adecuada tanto para ambientes interiores como exteriores.

Especificación:

Argumentos:

Tabla de configuración:

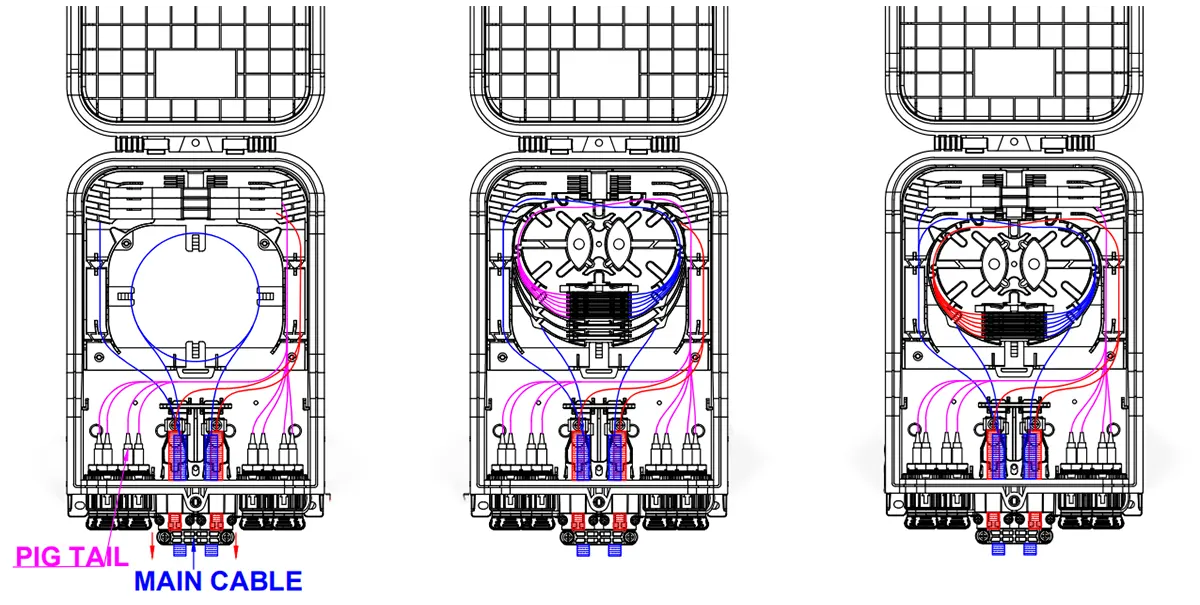

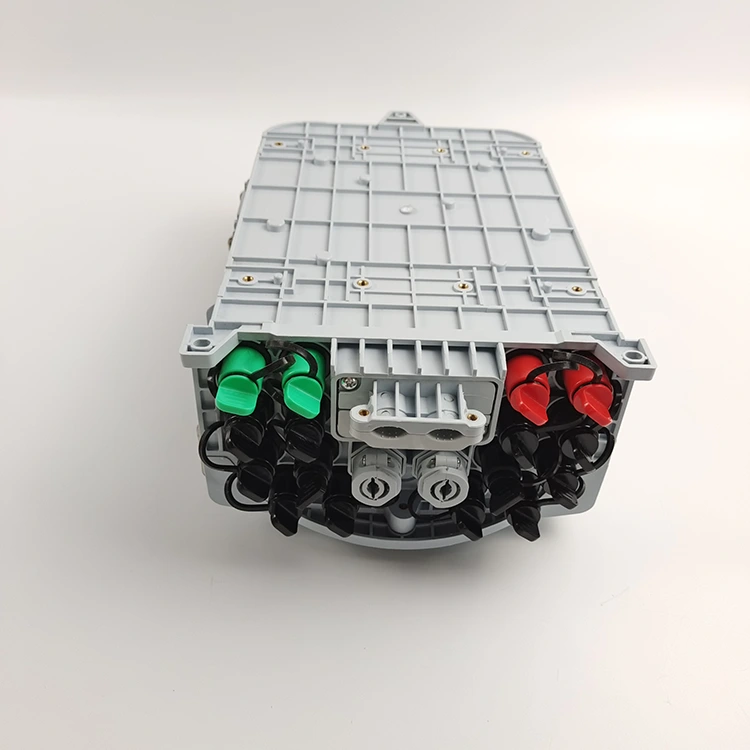

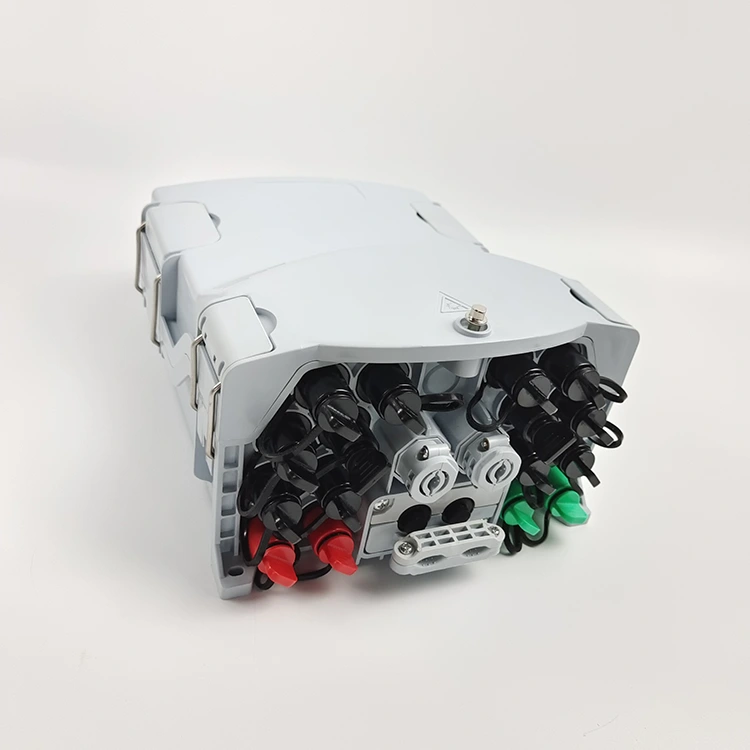

Vías de cable del producto:

Vías de cable del producto:

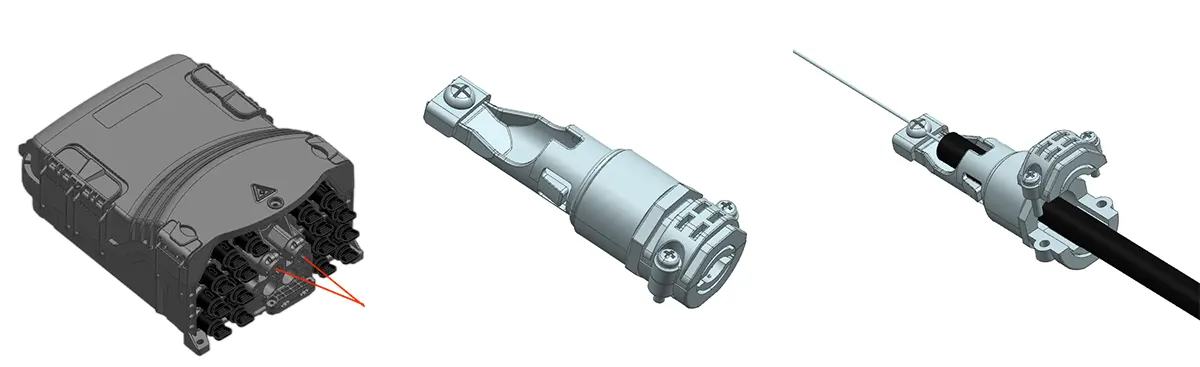

Enchufe rápido:

Instalación, fijación y sellado rápidos de cables ópticos directos con Fast Plug.

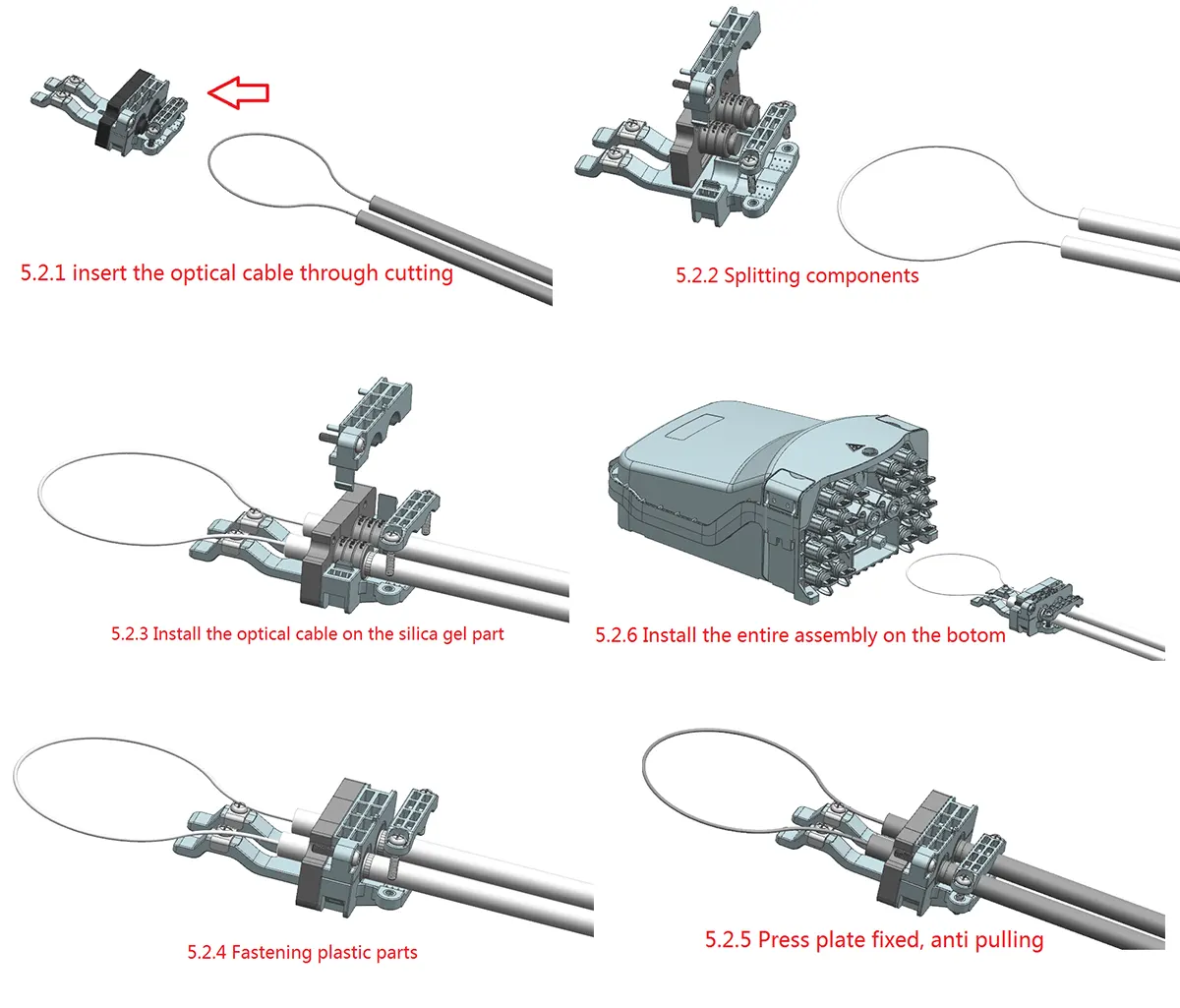

Bifurcación del cable de fibra óptica:

Vías de cable del producto:

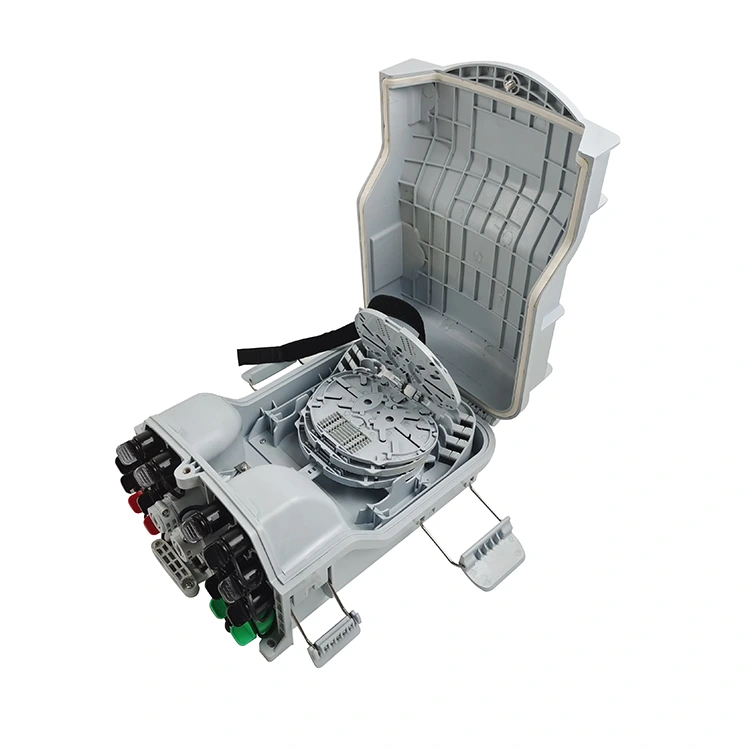

Bandeja de empalme:

Instalación:

Montaje en pared:

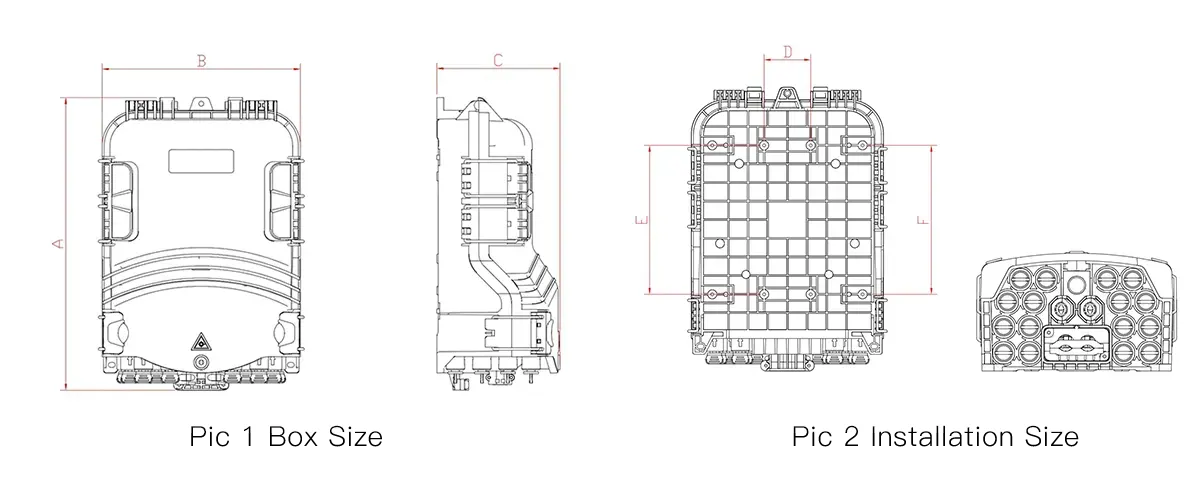

Taladre 3 orificios en la pared de acuerdo con el tamaño de la Tabla 1, coloque pernos de expansión Φ7.5*40, coloque las cajas en los orificios de alineación y fíjelas con pernos (Figura 4).

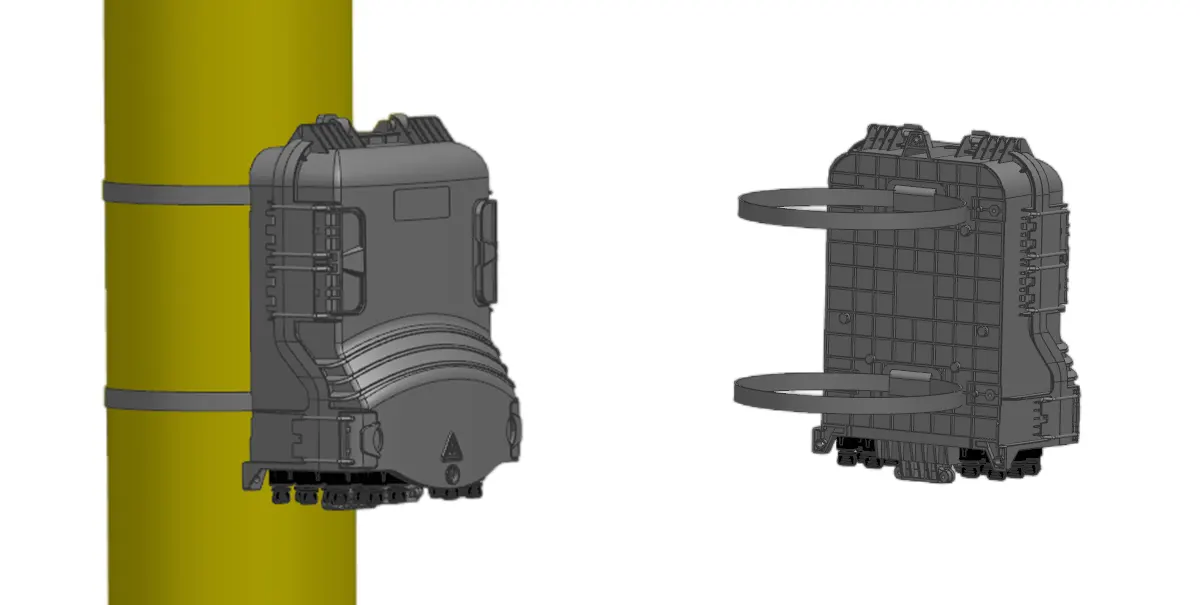

Montaje en poste:

Fije 1 juego de anillos polares al poste (Figura 5).

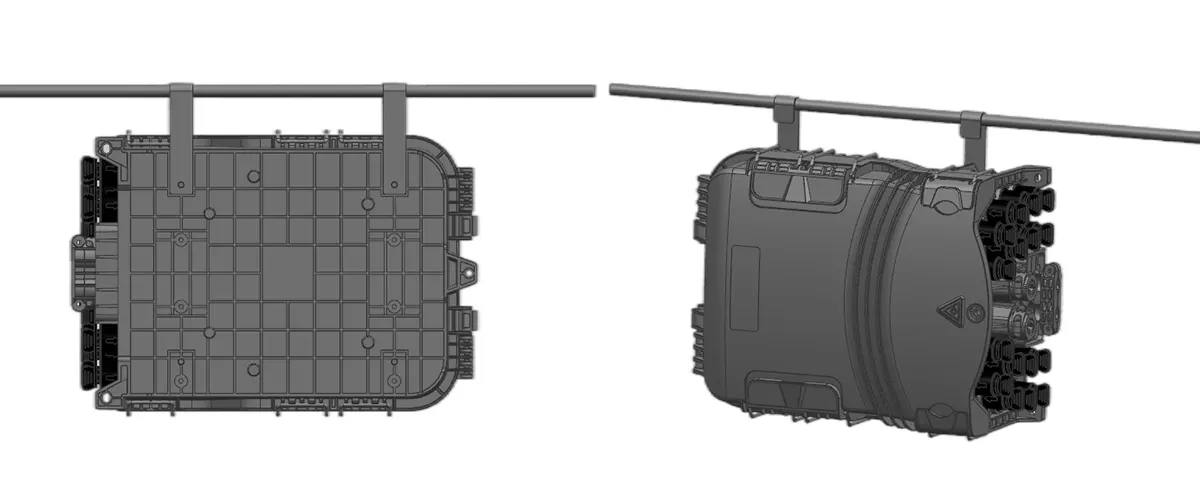

Estructura aérea:

Cuelgue los dos tirantes instalados en el chasis en el cable de hierro y luego fíjelos con pernos para evitar que el chasis se caiga (Imagen (6).

Imagen 4 Instalación en pared

Imagen 5 Instalación montada en poste

Foto 6 La estructura aérea.

Instalación del conector de fibra:

Imagen 7 Gire la parte de la flecha del conector de fibra en el sentido contrario a las agujas del reloj y retire la tapa antipolvo.

Imagen 8 La parte de la flecha del conector de fibra está arriba, inserte el conector de fibra en el zócalo y luego gire la parte de la flecha en el sentido de las agujas del reloj.
